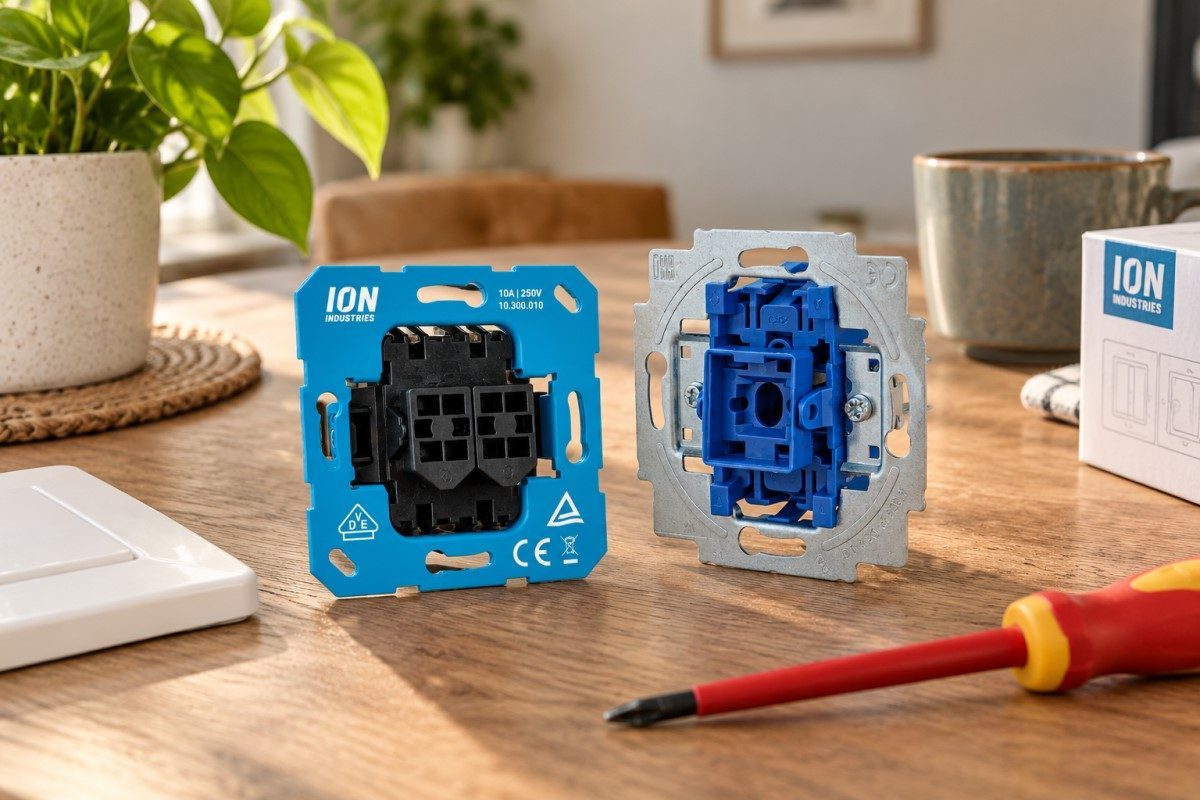

Sta je in de bouwmarkt voor het schap met schakelmateriaal en weet je niet wat je moet kiezen? Het verschil is simpel: een wisselschakelaar (met 3 aansluitingen) gebruik je om een lamp vanaf maximaal twee plekken te bedienen. Heb je drie of meer bedieningspunten nodig? Dan heb je een kruisschakelaar (met 4 aansluitingen) nodig om de draden tussen de twee wisselschakelaars te kruisen.
Hoe een wisselschakelaar werkt
Een wisselschakelaar is de meest voorkomende schakelaar in huis. Deze schakelaar heeft drie aansluitpunten: één voor de fasedraad (bruin) of lampdraad (zwart), en twee voor de schakeldraden (zwart) die naar de andere schakelaar lopen. Je gebruikt ze meestal in paren om een zogenaamde wisselschakeling te maken (in de volksmond ook wel eens een hotelschakeling genoemd). Dit is de ideale oplossing voor een overloop, de badkamer of een slaapkamer waarbij je de lamp bij zowel de deur als het bed wilt kunnen bedienen.
Wanneer heb je een kruisschakelaar nodig?
Voor drie of meer bedieningspunten – zoals in een lange gang, een trappenhuis met meerdere verdiepingen of een grote woonkamer – heb je een kruisschakelaar nodig. Een kruisschakelaar heeft vier aansluitingen en wordt altijd tussen twee wisselschakelaars in geplaatst. Zijn taak is simpelweg het ‘kruisen’ van de schakeldraden. Wil je de lamp vanaf vier of vijf plekken bedienen? Dan voeg je simpelweg extra kruisschakelaars toe in het midden van de schakeling. De buitenste twee schakelaars blijven altijd wisselschakelaars.
Wat zijn de belangrijkste verschillen?
Om het overzichtelijk te houden, hebben we de belangrijkste verschillen tussen de wisselschakelaar en de kruisschakelaar voor je op een rij gezet:
- Aantal aansluitingen: Een wisselschakelaar heeft 3 aansluitklemmen, een kruisschakelaar heeft er 4.
- Aantal locaties: Wisselschakelaars gebruik je voor maximaal 2 bedieningspunten. Vanaf 3 locaties voeg je kruisschakelaars toe.
- Positie in het circuit: Wisselschakelaars vormen altijd het begin en het einde van de schakeling. De kruisschakelaar zit er altijd tussenin.
- Zelfstandige werking: Een wisselschakelaar kun je ook gebruiken als een eenvoudige enkelpolige schakelaar (om één lamp vanaf één plek te bedienen). Een kruisschakelaar is hier niet voor geschikt.
Vergelijkingstabel: Wisselschakelaar versus Kruisschakelaar
| Eigenschap | Wisselschakelaar | Kruisschakelaar |
|---|---|---|
| Aantal aansluitklemmen | 3 aansluitingen | 4 aansluitingen |
| Functie | Bediening vanaf 1 of 2 plekken | Bediening vanaf 3 of meer plekken |
| Plaatsing | Aan het begin en einde van de schakeling | Altijd tussen twee wisselschakelaars in |
| Als enkelpolige schakelaar te gebruiken? | Ja | Nee |
Veilig aansluiten in de praktijk
Stel, je hebt een L-vormige woonkamer met drie ingangen en je wilt vanaf elke ingang dezelfde lamp kunnen bedienen. Bij de eerste ingang plaats je een wisselschakelaar, bij de tweede ingang (in het midden) monteer je de kruisschakelaar, en bij de derde ingang komt weer een wisselschakelaar. Schakel bij de installatie altijd eerst de stroom uit in de meterkast en controleer met een betrouwbare spanningsmeter of de spanning er echt af is. Strip de draden netjes 10 tot 12 millimeter af en zorg dat ze stevig in de klemmen vastzitten om vonkvorming te voorkomen.
Alternatieve producten voor een hotelschakeling
Zie je het niet zitten om meterslange zwarte schakeldraden door je muren te trekken voor een kruisschakeling? Tegenwoordig zijn er handige alternatieven. Met slimme verlichting (zoals Philips Hue of KlikAanKlikUit) kun je draadloze schakelaars op de muur plakken die digitaal met elkaar communiceren. Een ander alternatief is een impulsrelais (teleruptor) in de meterkast, waarmee je met eenvoudige drukknoppen een lamp vanaf oneindig veel plekken kunt bedienen zonder ingewikkelde kruisverbindingen te hoeven trekken.
Eindconclusie
Het correct aansluiten van je schakelaars voorkomt niet alleen frustratie, maar is ook essentieel voor de veiligheid in huis. Onthoud simpelweg dat je voor een bediening vanaf één of twee plekken genoeg hebt aan wisselschakelaars. Zodra er een derde bedieningspunt bij komt, is de kruisschakelaar je beste vriend. Veel succes met klussen!
Veelgestelde vragen over het verschil tussen een wisselschakelaar en een kruisschakelaar
Kan ik een kruisschakelaar gebruiken als wisselschakelaar?
Nee, een kruisschakelaar is specifiek ontworpen om draden te kruisen en heeft een andere interne werking. Gebruik voor een wisselschakeling altijd gewone wisselschakelaars.
Hoeveel kruisschakelaars kan ik maximaal gebruiken in één schakeling?
In theorie kun je onbeperkt kruisschakelaars tussen twee wisselschakelaars plaatsen om zo tientallen bedieningspunten te creëren voor één lamp.
Wat is het verschil in prijs tussen beide schakelaars?
Kruisschakelaars zijn door de complexere interne constructie met vier aansluitingen meestal iets duurder dan standaard wisselschakelaars.
Hoe herken ik een kruisschakelaar aan de buitenkant?
Aan de voorkant zien ze er hetzelfde uit, maar aan de achterkant herken je de kruisschakelaar aan de vier aansluitklemmen, vaak aangeduid met pijltjes die in- en uitgaan.
